您當前的位置：檢測資訊 > 科研開發
嘉峪檢測網 2025-06-07 22:46
案件背景：
雙面膠在電子產品中的應用十分廣泛，主要起到組件粘結和固定的作用。
客戶某產品塑膠蓋表面所粘雙面膠出現了附著力差且容易剝離的現象，不良率接近50%，希望通過實驗分析查明其失效的原因。
圖一是塑料蓋在貼雙面膠之前的存放情況：PET托盤表面墊了一層珍珠泡棉墊，塑料蓋粘結雙面膠那側與泡棉墊直接接觸。
圖一
一.分析方案
雙面膠出現附著力差及容易剝離的現象，一般可以從兩個方面分析：
1. 雙面膠與基材不匹配，或雙面膠配方設計不合理，與被粘基材相容性不好，導致膠粘劑無法與基材形成良好的分子間作用力或者化學鍵合。
2. 被粘基材表面處理不當，表面有油污、灰塵、水分等雜質會阻礙膠粘劑與基材的有效接觸，降低附著力。
根據客戶提供的信息，同材質其它型號產品使用同款雙面膠，未見異常，由此可排除雙面膠存在與被粘基材不匹配，或者其配方設計不合理的問題。該雙面膠失效分析，主要從被粘基材表面是否存在處理不當進行分析。
二.分析樣品
(1)接觸過泡棉墊的塑料蓋(現行的存放方式)
(2)完全未接觸珍珠泡棉墊的塑料蓋
(3)接觸過泡棉墊，但用酒精擦拭過表面的塑料蓋
(4)未使用的珍珠泡棉墊
三.實驗過程
采用溶劑萃取的方式，對塑料蓋表面進行溶劑萃取，萃取液上氣相色譜-質譜聯用儀(GCMS)分析。
四.分析譜圖

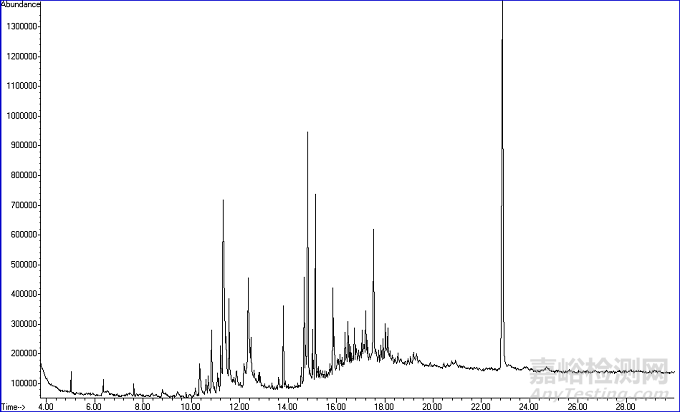

4.1. 接觸過泡棉墊的塑料蓋(現行的存放方式)的測試譜圖(圖二)
圖二
4.2. 完全未接觸珍珠泡棉墊的塑料蓋的測試譜圖(圖三)
圖三
4.3. 接觸過泡棉墊，但用酒精擦拭過表面的塑料蓋的測試譜圖(圖四)
圖四
4.4. 未使用的珍珠泡棉墊的測試譜圖(圖五)
圖五
五.分析結果
5.1.塑料蓋表面成分分析結果見下表(表一)
表一
| 序號 (No.) | 成分名稱/component name | CAS# | 樣品名稱/峰面積 |
|---|---|---|---|
| 1 | 棕櫚酸 n-Hexadecanoic acid | 57-10-3 | 接觸過泡棉墊: 994,914 |
| 酒精擦拭后: 294,117 | |||
| 未接觸泡棉墊: 629,024 | |||
| 2 | 硬脂酸 Octadecanoic acid | 57-11-4 | 接觸過泡棉墊: 59,329 |
| 酒精擦拭后: 7,359 | |||
| 未接觸泡棉墊: 26,857 | |||
| 3 | 單棕櫚酸甘油酯 Glycerol 1-palmitate | 542-44-9 | 接觸過泡棉墊: 18,004,908 |
| 酒精擦拭后: 未檢出 Not detected | |||
| 未接觸泡棉墊: 未檢出 Not detected | |||
| 4 | 單硬脂酸甘油酯 Glycerin 1-monostearate | 123-94-4 | 接觸過泡棉墊: 5,309,822 |
| 酒精擦拭后: 未檢出 Not detected | |||
| 未接觸泡棉墊: 未檢出 Not detected | |||
| 5 | 芥酸酰胺 Erucylamide | 112-84-5 | 接觸過泡棉墊: 1,938,262 |
| 酒精擦拭后: 1,203,954 | |||
| 未接觸泡棉墊: 未檢出 Not detected | |||
| 6 | 三（2,4-二叔丁基苯基）磷酸酯 Tris(2,4-di-tert-butylphenyl) phosphate | 95906-11-9 | 接觸過泡棉墊: 250,347 |
| 酒精擦拭后: 83,506 | |||
| 未接觸泡棉墊: 363,948 | |||
| 7 | 磷脂阻燃劑 Oligomer of phosphatene | / | 接觸過泡棉墊: 141,764 |
| 酒精擦拭后: 49,448 | |||
| 未接觸泡棉墊: 126,028 |
5.2.珍珠泡棉墊溶劑提取物成分分析結果見下表(表二)
表二
| 序號(No.) | 成分名稱/component name | CAS# |
|---|---|---|
| 1 | 棕櫚酸 n-Hexadecanoic acid | 57-10-3 |
| 2 | 硬脂酸 Octadecanoic acid | 57-11-4 |
| 3 | 單棕櫚酸甘油酯 Glycerol 1-palmitate | 542-44-9 |
| 4 | 單硬脂酸甘油酯 Glycerin 1-monostearate | 123-94-4 |
| 5 | 芥酸酰胺 Erucylamide | 112-84-5 |
六.分析討論
1. 失效塑料蓋表面的單棕櫚酸甘油酯、單硬脂酸甘油酯以及芥酸酰胺來源于珍珠泡棉墊。
2. 棕櫚酸和硬脂酸部分來源于塑料蓋本身，部分來源于珍珠泡棉墊。
3. 三(2,4-二叔丁基苯基)磷酸酯和磷腈阻燃劑來源于塑膠蓋本身，但其含量較小。
4. 失效的塑膠蓋表面用酒精擦拭后，有助于油污成分的去除，但酒精對芥酸酰胺去除效果一般。
七.分析結論
塑膠蓋表面所粘雙面膠出現了附著力差且容易剝離的主要原因是珍珠泡棉墊中大量的小分子添加劑(單棕櫚酸甘油酯、單硬脂酸甘油酯以及芥酸酰胺)遷移至塑膠蓋表面，形成了一層薄薄的“油膜”，阻礙了膠粘劑與基材的有效接觸，降低附著力。
八.改善建議
更換珍珠泡棉墊，客戶應事先評估與產品接觸包材的可靠性。
來源：Internet
